特声墙系统
TS ACOUSTIC WALL SYSTEM · 高阶装配墙
高阶装配墙
高阶装配墙由三板双体结构组成，分为两侧硅酸盐板及中间声阻板，采用SN型双腔高阶龙骨支撑，腔内为隔声防火填充。
高阶装配墙双体构造系统功能显著，隔声量Rw56，耐火3H，热工0.49W/m²·K。
系统SN支撑体系采用AZ铝锌合金钢，具有"高强、高弹、耐腐、耐热"的特点，可显著提升系统功能。
8大属性
1
高阻
隔声Rw 56dB，耐火3H，热工K值0.47，耐久50年
2
严选
AZ镀铝锌合金钢骨架，低频声阻板，无机抗裂硅酸盐板
3
价值
提高功能，缩短工期，降低成本，优化空间价值
4
轻薄
面积重量50kg/m²，墙体厚度140mm，优化结构及空间
5
声阻
静态声阻+动态声阻抗+半断桥骨架=声阻抗力系统
6
装配
SN双腔高阶龙骨，三板双体，卯装配，高阶装配墙
7
兼容
免钉骨架、免火加固，榫式接长、动载吊挂，预设管孔
8
减排
运力提20%，用材减30%，损耗减40%，循环率70%

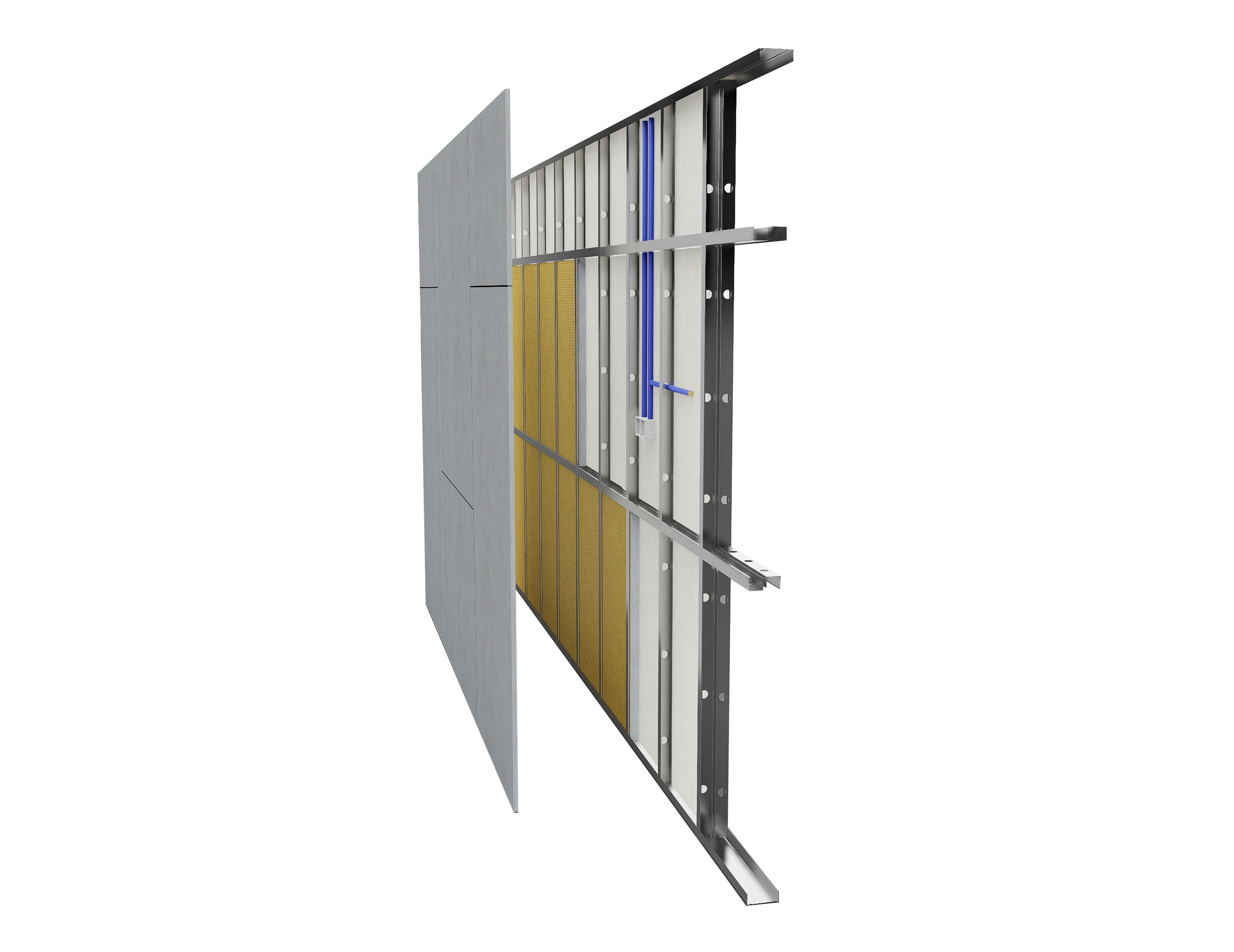

声阻抗力
- 声阻板：陶质微孔结构有助提高声阻，可阻隔、消耗、反射入射声(静态)
- 弹簧振子：使用AZ合金钢制作的高弹SN高阶骨架形成弹簧振子声阻抗(动态)
- 半断桥：支撑龙骨的半断桥设计，在中槽形成细长的断桥长孔

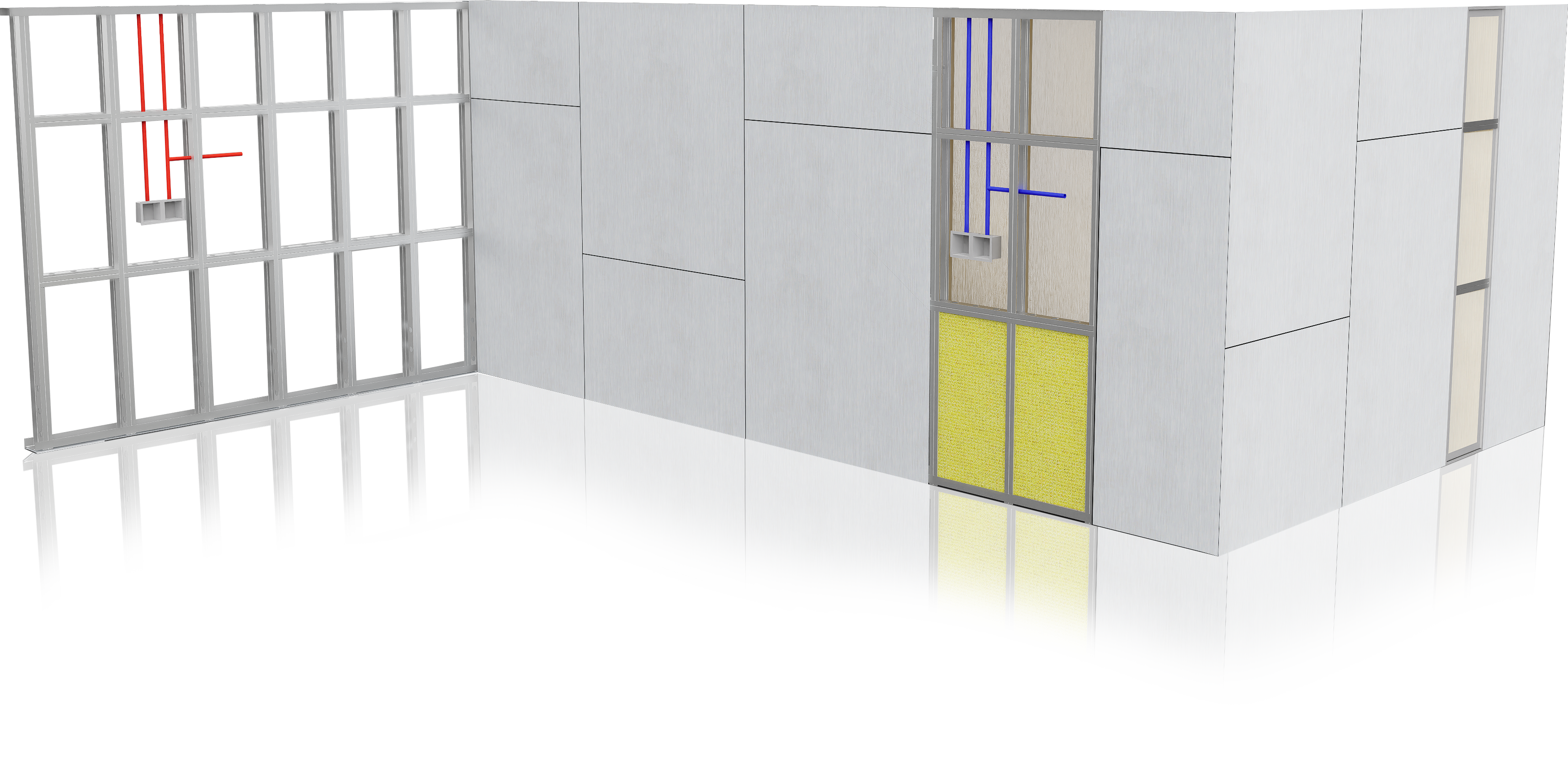

高阶装配
高阶龙骨
SN120高阶系列，自成一体高功能、高装配，强构造、强加固属性
三板双体
TS140高阶装配墙，由三层功能板形成的双空腔体，是进阶的极简功能模型
卯装配
榫式卡扣支撑，卯式免钉骨架，扣式构造加固
价值优化
📈
提高功能
达到高标准功能，同时成本降低、提高价值
📐
优化空间
厚度减少40%，免批荡，性能参数达高标准要求
💰
降低成本
综合成本降低30%，装配快，装修易，功能高
⏱️
缩短工期
综合工期缩减20%，墙门/装修兼容，免火装配，安全快装
轻稳、薄固
轻
特材特制，轻质高配选材，单位重量50kg/m²
稳
隔声隔热、防火防水，耐候耐久，合金钢骨架，抗裂护板
薄
用材严选，薄墙体高功能，墙体厚度140mm
固
外刚内柔，三板双体抗撞构造，高强高弹柱体支撑
广泛适用
高阶装配墙系统功能优异，隔声、防火、热工、耐久均可满足民用建筑的高要求标准
酒店
写字楼
医院
学校
公寓
工业/展馆
