系统构造
SYSTEM CONFIGURATION · 系统组件详解
系统简介
系统名称：高阶装配墙 (装配式高阶隔声墙)
构造做法：由10mm硅酸盐板+50mm岩棉+10mm声阻板+50mm岩棉+10mm硅酸盐板组成，使用SN120型高阶装配龙骨支撑。
支撑骨架：骨架采用SN120高阶装配龙骨，龙骨材质为镀铝锌合金钢(AZ)，壁厚均为0.6mm，龙骨双面镀锌层厚度≥21μm/m²，或双面镀锌量≥150g/m²。
系统参数
Rw 56dB
计权隔声量
(Rw+C 54dB)
3小时
耐火极限
140mm
墙体厚度
50kg/m²
面重量
0.49W/m²·K
热工K值
A1级
部件燃烧性能
不燃材料
产品组件
SN120高阶竖龙骨
- SN连续压弯柱体构造，3腹板抗侧，6翼缘抗弯，更刚稳
- 高韧高强合金锻造，SN截面变形可逆，结构长期稳定
- SN声阻抗模型，受振消能，对隔声效果有显著的提高
- SN型长路径截面消耗声能，细长断声孔阻断声能路径
- 中槽V型声线与声阻板形成线接触，减少腔内设施传音
- 双向管孔，协同水电施工布线，优化装修工序

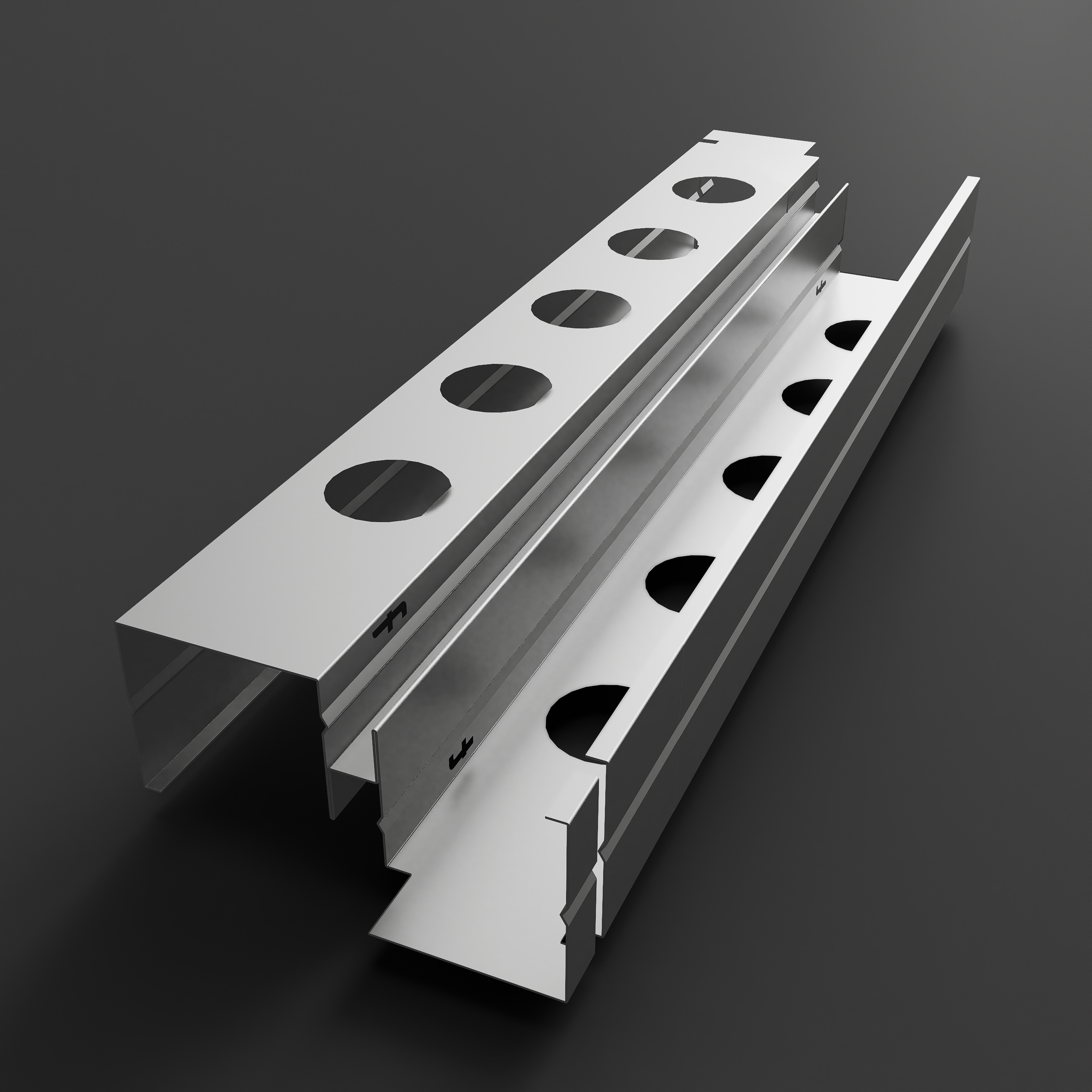

SG120高阶横龙骨
- S型横梁结构，两侧C型接口端，插入式安装
- 两侧端口定位孔，标准出厂模数，提高安装精度
- 反向横卡扣支撑，提高竖龙骨立面强度
- 双向多排预设孔，便于腔内垂直布线

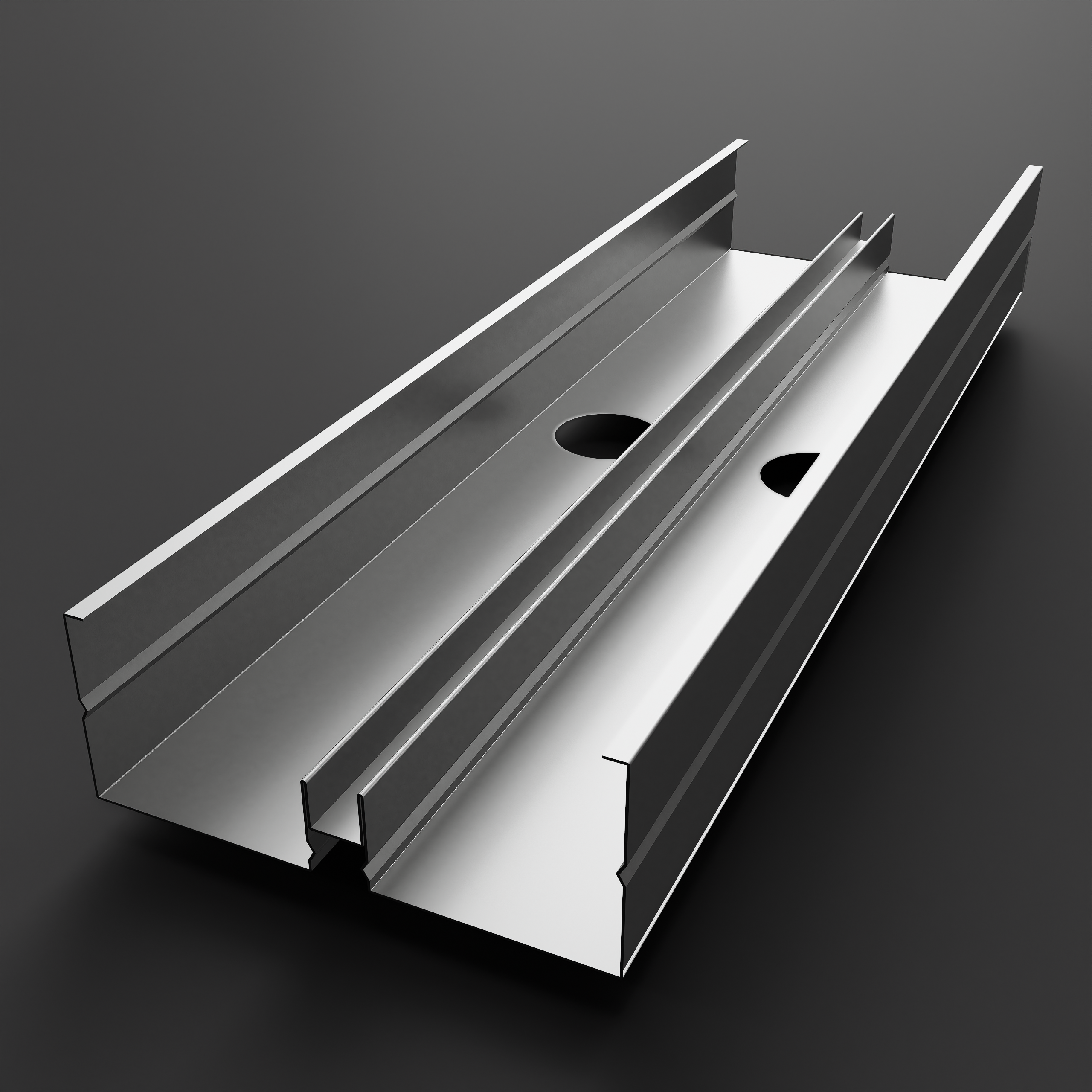

EN120高阶边龙骨
- EN双腔体构造，重心稳定，用于收口过渡及加固
- 可组合使用，两根EN组合成封闭双腔柱体
- 替代传统型钢，简化构造柱、门窗洞等收口
- 极大降低加固成本，优化收口、加固成本降40%

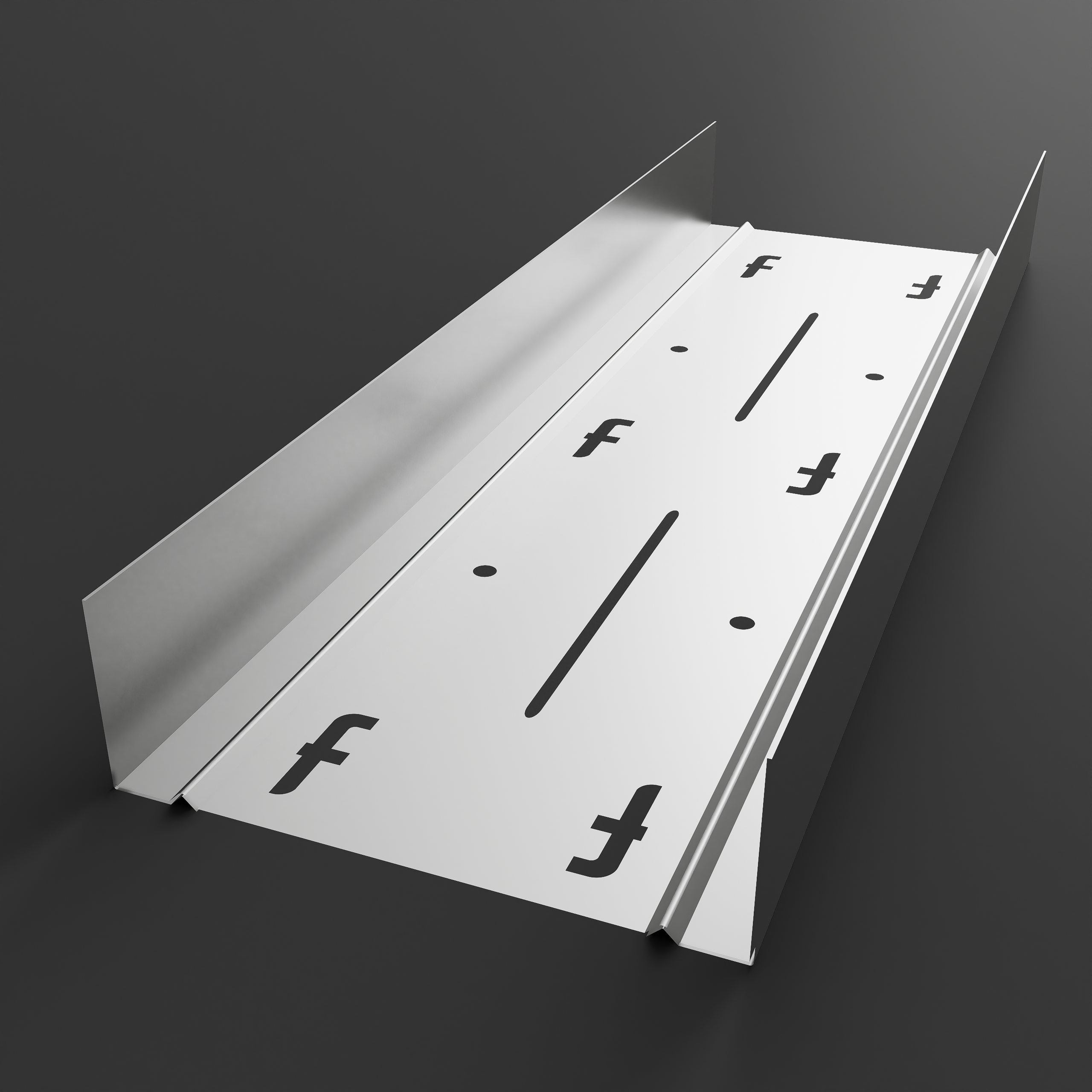

UN120高阶槽龙骨
- UN槽型横向构件，用于竖向支撑限位，及横向支撑加固
- 定距安装孔，预设定位，减少测量失误，提高安装精度
- 声孔刚需设计，细长半断桥声线，双向t型导声孔
- 底部双排V型加强筋，增强平面抗弯性能

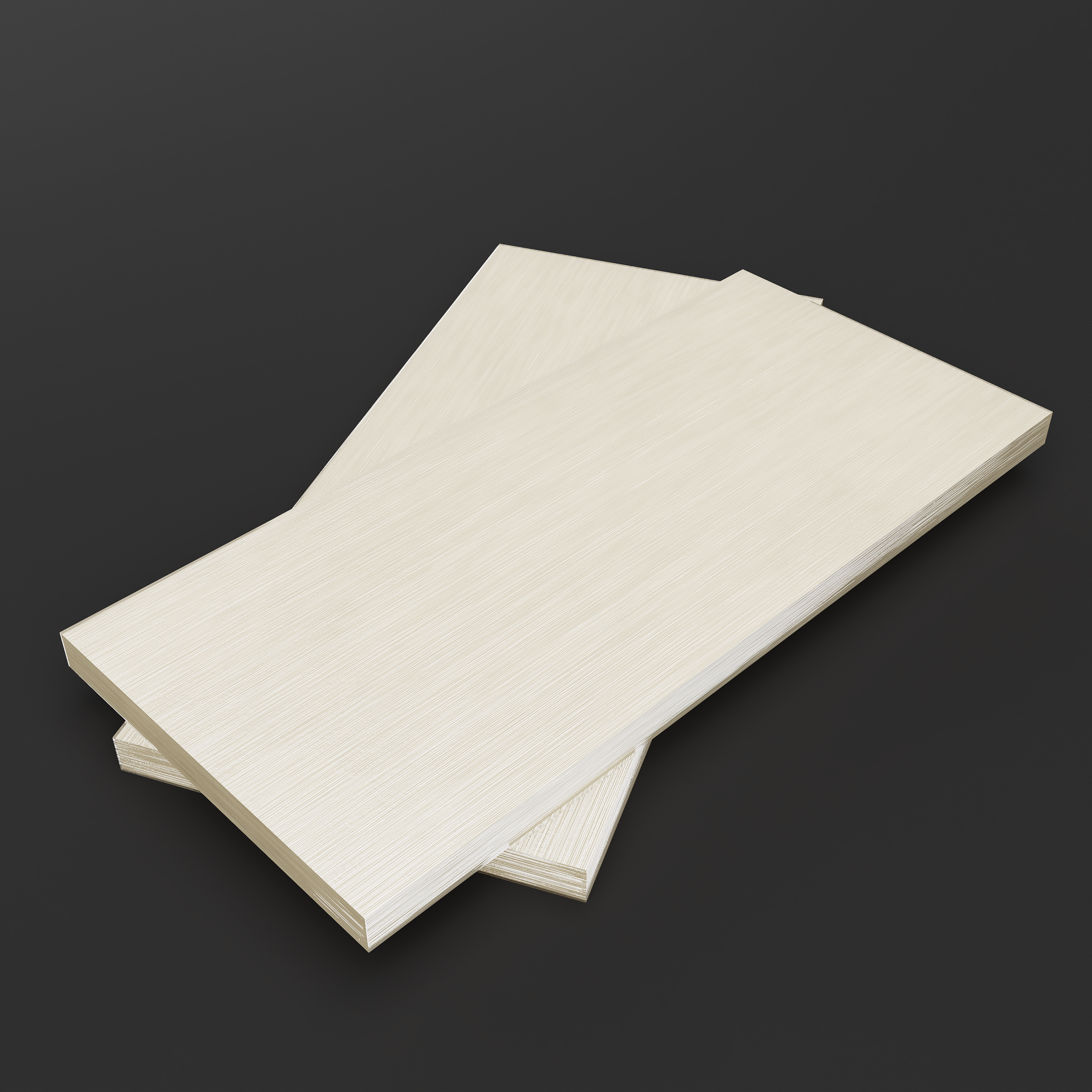

SP声阻板(低频型)
- 含陶质及增强纤维的低频声阻隔声板
- 至于墙中可提高系统低频隔声3-4dB
- 在双空腔体中成静态声阻、被动防火功能
- 腔内暗藏设施钉挂界面，板面握钉力≥500N
GS硅酸盐板(高阶型)
- 三板双体结构面层护墙板，线胀系数与支撑体相当
- 表面不规则线状处理，形成声学漫反射层
- 正面0.2mm丝状细密砂光工艺，增强界面摩擦力
- 强韧性不易弯断，抗冲击性强，抗裂耐干湿
- 可钉挂静荷载挂墙件，板面握钉力≥500N
